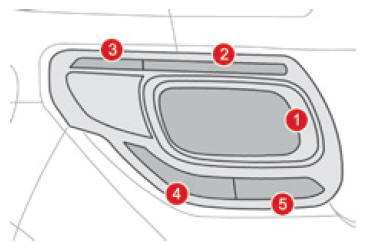

Citroën DS3: Fanali posteriori 3D

1. Luci di posizione 3D a LED (diodi).
2. Luci di stop / di posizione a LED (diodi).
3. Luci di posizione laterali a LED (diodi).
4. Indicatori di direzione (PY21W ambra).
5. Fanalino fendinebbia, lato sinistro (H21W rosso)
   Fanalino di retromarcia, lato destro (H21W).

Le lampadine di color ambra o rosso, come gli indicatori di direzione o i fendinebbia, devono essere sostituite con lampadine di caratteristiche e colori identici.

Accesso alle lampadine

• Aprire il bagagliaio.

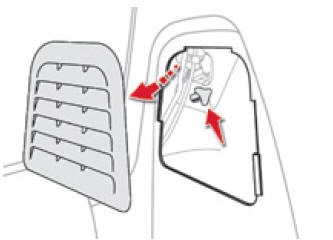

• Rimuovere lo sportellino di accesso sul rivestimento laterale corrispondente.
• Svitare i dadi a farfalla di fissaggio del fanale.
• Sganciare il connettore del fanale.
• Estrarre il fanale con precauzione tirandolo nel suo asse verso l'esterno.

Per il rimontaggio, eseguire queste operazioni in senso inverso.

Prestare attenzione ad inserire il fanale nelle sue guide rimanendo nell'asse del veicolo.

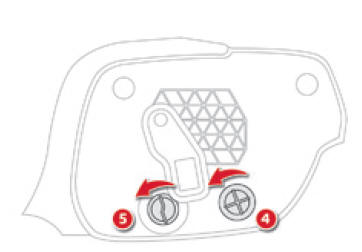

Sostituzione degli indicatori di direzione (4) e del fanalino fendinebbia o di retromarcia (5)

• Ruotare di un quarto di giro la lampada e sostituirla.

Sostituzione delle luci di posizione e di stop a LED (diodi)

Per la sostituzione di questo tipo di lampadine a diodi, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

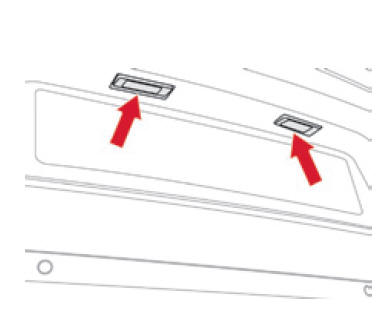

Sostituzione delle lampadine d'illuminazione della targa (LED)

Per la sostituzione di questo tipo di lampade a diodi elettroluminescenti, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

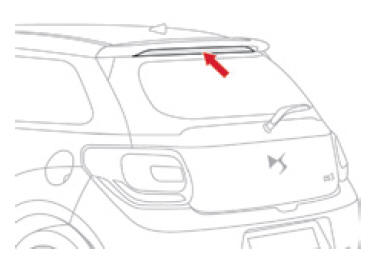

Sostituzione della terza luce di stop (4 lampadine W 5 W)

• Aprire il bagagliaio.

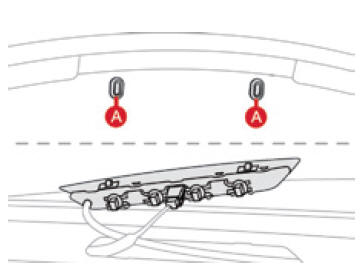

• Togliere i due tappi A situati sull'ossatura.
• Spingere nell'asse il corpo del fanalino facendo leva con due cacciaviti per estrarlo verso l'esterno.
• Scollegare il connettore e, se necessario, il tubo del lavacristallo del fanalino.
• Ruotare di un quarto di giro il portalampada corrispondente alla lampadina difettosa.
• Togliere la lampadina e sostituirla.

Per il rimontaggio, effettuare queste operazioni in senso inverso.

Sostituzione della terza luce di stop (LED)

Per sostituire questo tipo di fanalino a diodi elettroluminescenti rivolgersi alla rete CITROËN o un riparatore qualificato.
