KIA Rio: Orientamento di fari e luci fendinebbia

Orientamento fari

1. Gonfiare a dovere gli pneumatici e togliere qualsiasi carico dal veicolo ad eccezione di quelli costituiti dal guidatore, dalla ruota di scorta e dagli attrezzi in dotazione.

2. Il veicolo deve essere parcheggiato in piano.

3. Disegnare sullo schermo due linee verticali (passanti ognuna attraverso il centro del rispettivo faro) ed una linea orizzontale (passante attraverso il centro dei due fari).

4. Con i fari e la batteria in condizioni di funzionamento normali, orientare i fari in modo che il punto più luminoso cada sulle linee orizzontale e verticali.

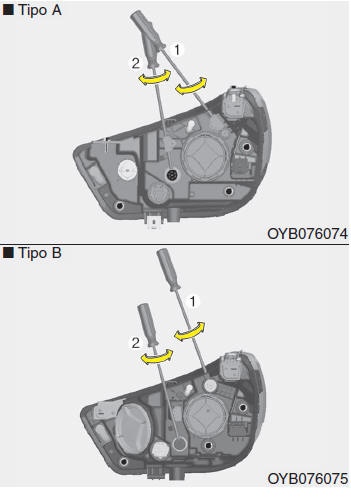

5. Per orientare il faro anabbagliante verso il basso e verso l'alto, ruotare il comando del conducente (1) in senso orario o antiorario. Per orientare il faro anabbagliante verso l'alto e verso il basso, ruotare il comando del conducente (2) in senso orario o antiorario.

Orientamento luci fendinebbia

In fendinebbia anteriori si orientano allo stesso modo dei fari.

Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia.

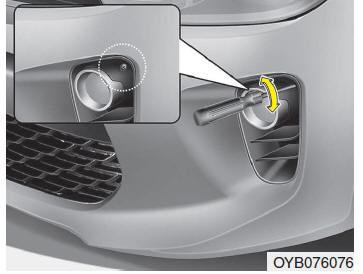

Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il comando del conducente in senso orario o antiorario.

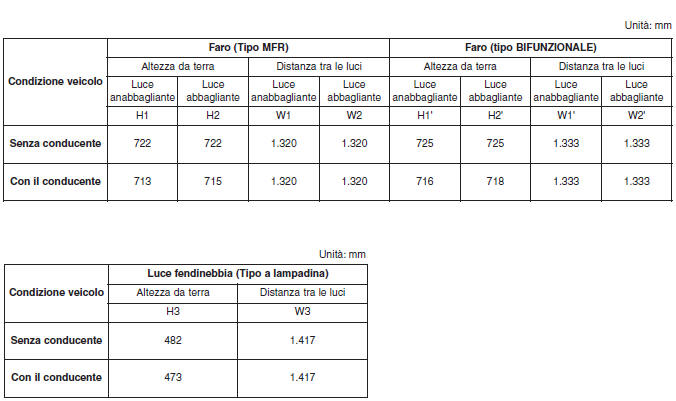

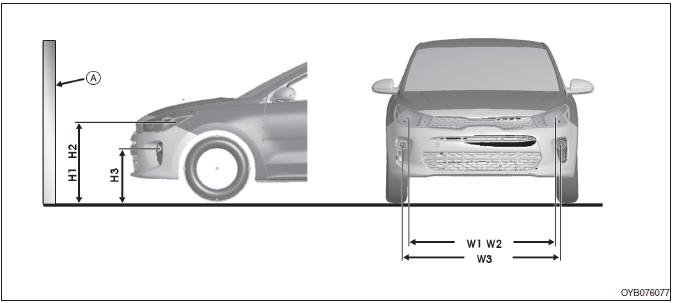

Punto di orientamento

* A: Schermata

Basato su schermo distante 10 m

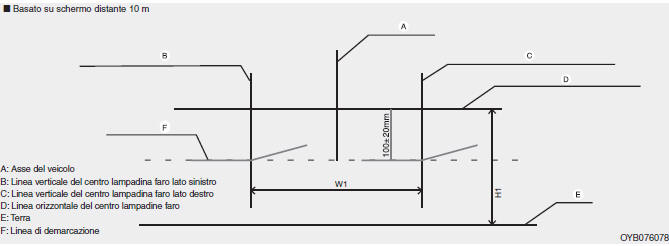

Fari anabbaglianti (Veicolo con guida a sinistra)
1. Accendere gli anabbaglianti senza il conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".

Basato su schermo distante 10 m

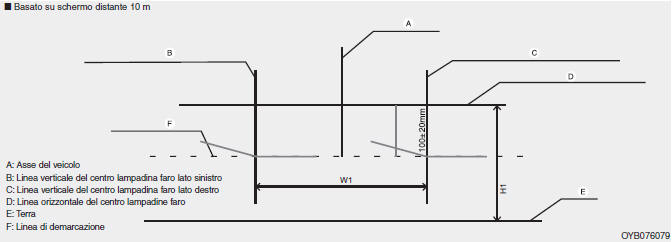

Fari anabbaglianti (Veicolo con guida a destra)
1. Accendere gli anabbaglianti senza il conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".

Basato su schermo distante 10 m

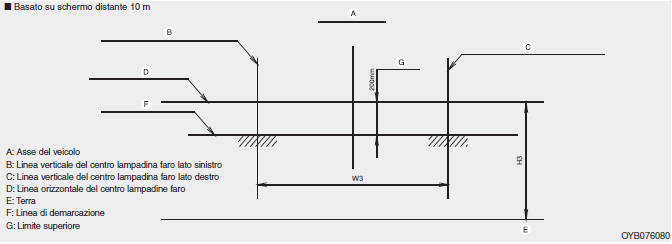

Fari fendinebbia anteriori
1. Accendere le luci retronebbia senza il conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).
