Renault Clio: Vani portaoggetti del bagagliaio
Pianale amovibile Se il veicolo ne è equipaggiato, permette di facilitare il carico.
Nota: se dovete accedere all’anello ISOFIX e/o all'anello della rete nel fondo del bagagliaio, aprite lo sportellino 3.
| Carico ammesso sul pianale amovibile: 100 kg uniformemente ripartiti. |
Sistemazione del pianale amovibile

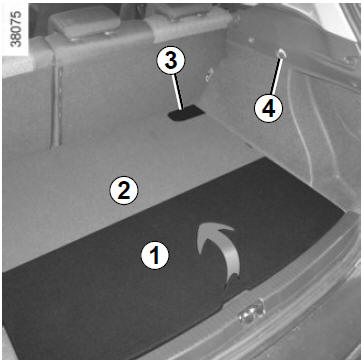

- Ribaltate la parte 1 sulla parte 2;
- sollevate l’insieme e posizionatelo contro lo schienale del sedile unico posteriore;

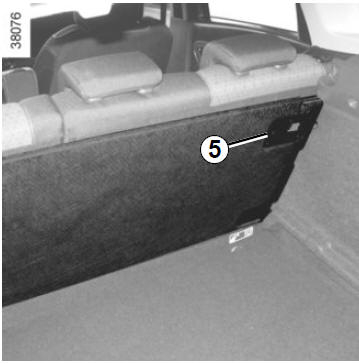

- spingete il chiavistello 5 per bloccare il pianale amovibile ripiegato.
Smontaggio del pianale amovibile
- Ribaltate la parte 1 sulla parte 2;
- rimuovete l’insieme.

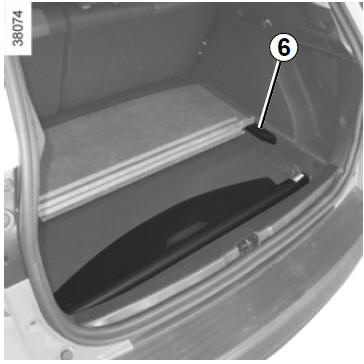

Montaggio del pianale amovibile Mettetelo nel bagagliaio aiutandovi, per orientarlo, con le guide 6.
Gancio portaborse 4 Massa massima per gancio: 5 kg.
