KIA Rio: Ancoraggio ISOFIX e ancoraggio cinghia superiore (sistema ancoraggio ISOFIX) per bambini

Il sistema ISOFIX tiene vincolato un sistema seggiolino per bambini durante la guida e in caso d'incidente. Questo sistema è progettato per agevolare l'installazione del sistema seggiolino per bambini e per ridurre le possibilità d'installare impropriamente il sistema seggiolino per bambini stesso. Il sistema ISOFIX usa gli ancoraggi del veicolo e gli attacchi del sistema seggiolino per bambini. Il sistema ISOFIX elimina la necessità di usare le cinture di sicurezza per assicurare il sistema seggiolino per bambini ai sedili posteriori.

Gli ancoraggi ISOFIX sono sbarre di metallo incorporate nel veicolo. Sono presenti due ancoraggi inferiori per ciascuna posizione di sistemazione ISOFIX dove il sistema seggiolino per bambini potrà essere vincolato mediante gli ancoraggi inferiori.

Per usare il sistema ISOFIX del proprio veicolo, è necessario disporre di un sistema seggiolino per bambini con attacchi ISOFIX.

Il costruttore del sistema seggiolino per bambini fornirà tutte le istruzioni sull'uso del sistema seggiolino per bambini medesimo mediante i rispettivi attacchi per ancoraggi ISOFIX.

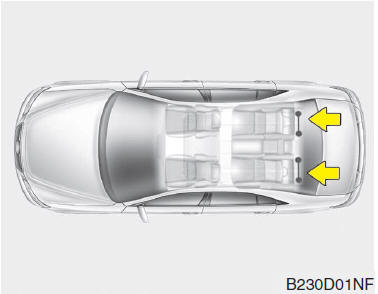

Gli ancoraggi ISOFIX sono previsti per i posti a sedere posteriori esterni lato sinistro e lato destro. Le loro ubicazioni sono indicate nella figura.

ATTENZIONE Non tentare d'installare un sistema seggiolino per bambini usando gli ancoraggi ISOFIX nel posto a sedere posteriore centrale. Non sono previsti ancoraggi ISOFIX per questo sedile. Usando gli ancoraggi dei sedili esterni per installare il CRS sul posto a sedere posteriore centrale si possono danneggiare gli ancoraggi.

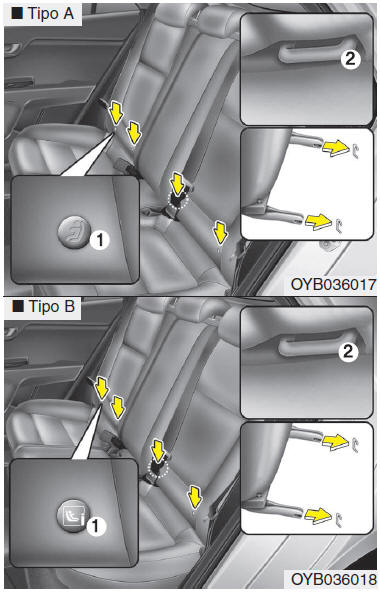

Gli ancoraggi ISOFIX sono ubicati tra schienale sedile e cuscino sedile dei posti a sedere esterni lato sinistro e lato destro del sedile posteriore, indicati dai simboli.

(1): Indicatore di posizione ancoraggio ISOFIX (Tipo A- , Tipo B- )
(2): Ancoraggio ISOFIX

Fissaggio del sistema seggiolino per bambini con "Sistema ancoraggio ISOFIX" Per installare un sistema seggiolino per bambini i-Size o ISOFIX-compatibile in uno dei posti a sedere posteriori esterni:

1. Spostare la fibbia cintura di sicurezza lontano dagli ancoraggi ISOFIX.

2. Spostare lontano dagli ancoraggi qualsiasi altro oggetto che possa impedire un saldo collegamento tra sistema seggiolino per bambini e ancoraggi ISOFIX.

3. Posizionare il sistema seggiolino per bambini sul sedile del veicolo, quindi attaccare il sedile agli ancoraggi ISOFIX seguendo le istruzioni fornite dal costruttore del sistema seggiolino per bambini.

4. Seguire le istruzioni del costruttore del sistema seggiolino per bambini per installare e collegare correttamente gli attacchi ISOFIX del sistema seggiolino per bambini agli ancoraggi ISOFIX.

ATTENZIONE Adottare le precauzioni seguenti quando si usa il sistema ISOFIX:

• Leggere e seguire tutte le istruzioni per l'installazione fornite con il sistema seggiolino per bambini.
• Per impedire che il bambino possa raggiungere e afferrare cinture di sicurezza non riavvolte, agganciare tutte le cinture di sicurezza non in uso e riavvolgere il nastro cintura di sicurezza dietro il bambino. I bambini possono rimanere strangolati se il tratto dorsale della cintura di sicurezza avvolge il loro collo e la cintura di sicurezza si stringe.
• Non attaccare MAI più di un sistema seggiolino per bambini ad un singolo ancoraggio. Ciò potrebbe causare l'allentamento o la rottura dell'ancoraggio o dell'attacco.
• Far sempre ispezionare il sistema ISOFIX dal proprio concessionario dopo un incidente. Un incidente potrebbe danneggiare il sistema ISOFIX impedendogli di fissare a dovere il sistema seggiolino per bambini.

Fissaggio di un sistema seggiolino per bambini con sistema "Ancoraggio cinghia superiore" (se in dotazione)

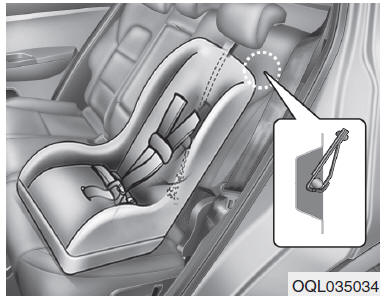

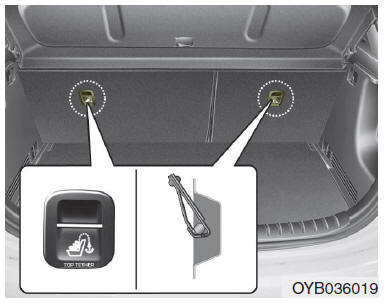

Gli ancoraggi flessibili superiori del sistema seggiolino per bambini sono ubicati sul dorso degli schienali sedili posteriori.

1. Far passare la cinghia ancoraggio flessibile superiore del sistema seggiolino per bambini sopra lo schienale sedile. Nel posizionare la cinghia ancoraggio flessibile superiore, seguire le istruzioni fornite dal costruttore del sistema seggiolino per bambini.

2. Collegare la cinghia superiore all'ancoraggio cinghia superiore, quindi serrare la cinghia superiore seguendo le istruzioni fornite dal costruttore del sistema seggiolino per bambini per attaccare saldamente il sistema seggiolino per bambini medesimo al sedile.

ATTENZIONE Adottare le precauzioni seguenti quando s'installa la cinghia superiore:

• Leggere e seguire tutte le istruzioni per l'installazione fornite con il sistema seggiolino per bambini.
• Non attaccare MAI più di un sistema seggiolino per bambini ad un singolo ancoraggio cinghia superiore ISOFIX. Ciò potrebbe causare l'allentamento o la rottura dell'ancoraggio o dell'attacco.
• Non attaccare la cinghia superiore a nient'altro se non al corretto ancoraggio cinghia superiore. Potrebbe non funzionare a dovere se attaccata a qualcos'altro.
• Gli ancoraggi sistema seggiolino per bambini sono progettati per resistere solo ai carichi a cui sono soggetti se i sistemi seggiolino per bambini vengono installati correttamente.

  In nessuna occasione devono essere usati per agganciarvi cinture di sicurezza o imbracature per adulti, o per attaccarvi altri oggetti o equipaggiamenti del veicolo.

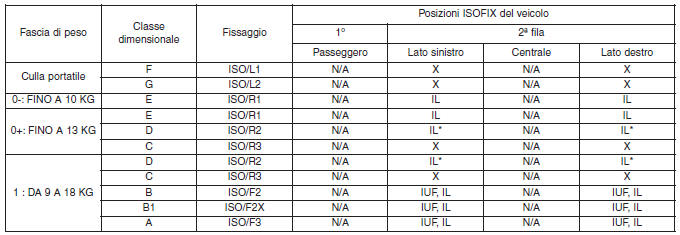

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini ISOFIX in conformità alle norme ECE

IUF = Adatto per sistemi di ritenuta per bambini rivolti in avanti ISOFIX di classe universale omologati per uso in questa fascia di peso.
IL = Adatto per sistemi di ritenuta per bambini (CRS) ISOFIX particolari coma da lista allegata. Questi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "limitato" o "semiuniversale".
IL* = Adatto per sistemi di ritenuta per bambini (CRS) ISOFIX particolari coma da lista allegata.

Sedile del conducente: la leva per regolare l'altezza del sedile deve essere nella posizione più bassa, sollevata di 35 mm
Sedile del passeggero: il sedile deve essere avanzato di due tacche rispetto alla posizione centrale.
X = Posizione ISOFIX non adatta per sistema di ritenuta per bambini ISOFIX rientrante in questa fascia di peso e/o classe dimensionale.

Fissaggio di un sistema seggiolino per bambini con cintura a tre punti Quando non si usa il sistema ISOFIX, tutti i sistemi seggiolino per bambini devono essere fissati a un sedile posteriore tramite la parte addominale di una cintura a tre punti.

Installazione di un sistema seggiolino per bambini con cintura a tre punti Per installare un sistema seggiolino per bambini sui sedili posteriori, fare quanto segue:

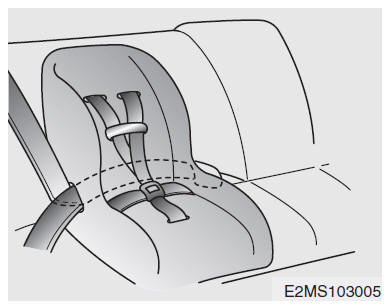

1. Sistemare il sistema seggiolino per bambini su un sedile posteriore e far passare la cintura a tre punti attorno o attraverso il seggiolino seguendo le istruzioni del costruttore del seggiolino.

Assicurarsi che il nastro cintura di sicurezza non sia attorcigliato.

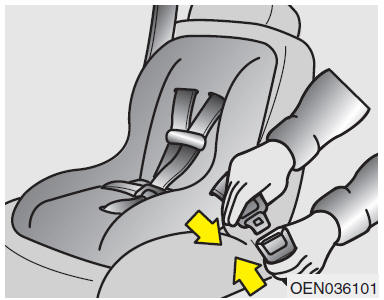

2. Allacciare la linguetta cintura a tre punti nella fibbia. Ascoltare che si senta distintamente un "click".

Posizionare il pulsante di rilascio in modo che sia facilmente accessibile in caso di emergenza.

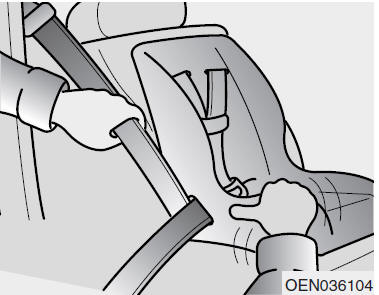

3. Recuperare il lasco della cintura nella misura maggiore possibile spingendo in basso il sistema seggiolino per bambini e riavvolgendo nel contempo il tratto dorsale della cintura nell'arrotolatore.

4. Spingere e tirare il sistema seggiolino per bambini per verificare che la cintura di sicurezza lo trattenga saldamente in posizione.

Se il costruttore del sistema seggiolino per bambini raccomanda di usare la cinghia flessibile superiore con la cintura a tre punti.

Per rimuovere il sistema seggiolino per bambini, premere il pulsante di rilascio sulla fibbia, quindi estrarre la cintura a tre punti dal seggiolino e lasciare che la cintura di sicurezza si riavvolga completamente.

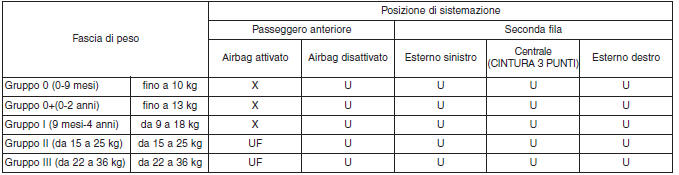

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini vincolati tramite cintura di categoria "universale" in conformità alle norme ECE (per Europa)

Usare sistemi seggiolino per bambini omologati ufficialmente e appropriati per i bambini.

Per l'uso del sistema seggiolino per bambini, fare riferimento alla tabella seguente.

U = adatto per sistemi di ritenuta per bambini della categoria "universale" omologati per l'uso in questa fascia di peso.
UF = adatto per sistemi di ritenuta di categoria "universale" rivolti in avanti omologati per l'uso in questa fascia di peso.
X = posizione del sedile non adatta per bambini appartenenti a questa fascia di peso.

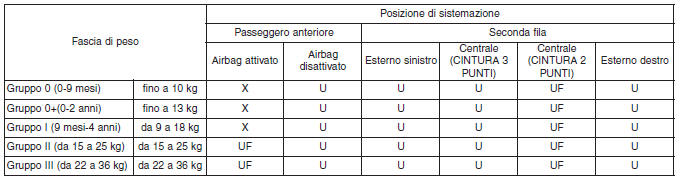

Idoneità delle varie posizioni di seduta per la categoria universale per sistemi di ritenuta per bambini con cintura di sicurezza in conformità alle norme ECE (ad eccezione dell'Europa)

Utilizzare sistemi di ritenuta specifici che siano stati omologati ufficialmente e siano adeguati per il trasporto dei bambini. Per l'uso dei sistemi di ritenuta per bambini, fare riferimento alla tabella seguente.

U = adatto per sistemi di ritenuta per bambini della categoria "universale" omologati per l'uso in questa fascia di peso.
UF = adatto per sistemi di ritenuta di categoria "universale" rivolti in avanti omologati per l'uso in questa fascia di peso.
X = posizione del sedile non adatta per bambini appartenenti a questa fascia di peso.

Sistemi seggiolino per bambini i-Size conformi alle norme ECE

i-U = adatto per sistemi di ritenuta per bambini i-Size "universali" rivolti in avanti o indietro
X = posizione sedili non adatta a sistemi di ritenuta per bambini i-Size.

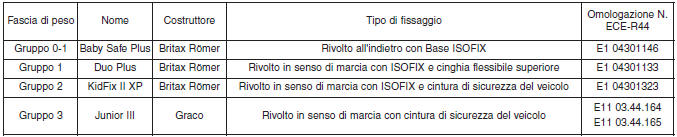

Sistemi di seggiolini per bambini consigliati

Il Graco Junior III deve essere utilizzato senza schienale

Informazioni sul costruttore del CRS
Britax Romer http://www.britax.com
Graco http://www.gracobaby.com
