KIA Rio: Descrizione scatola fusibili/relè

All'interno dei coperchi delle scatole fusibili/relè si trova l'etichetta che indica nome e capacità dei singoli fusibili/relè.

NOTA Non tutte le scatole fusibili descritte in questo manuale potrebbero essere presenti su questo veicolo. I presente manuale è aggiornato al momento della stampa. Per il controllo della scatola fusibili del veicolo, fare riferimento all'etichetta applicata sulla scatola.

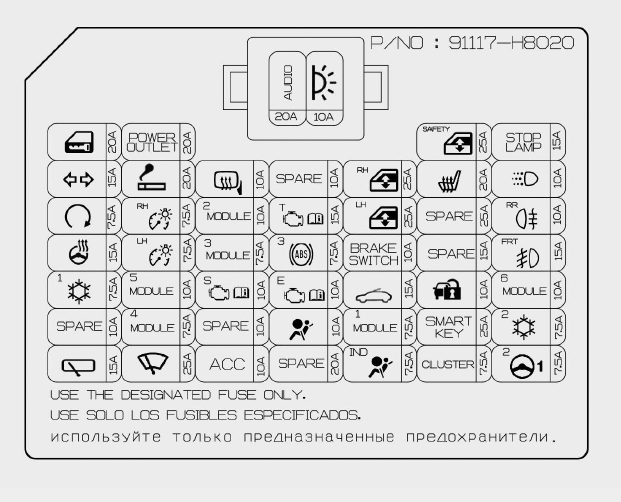

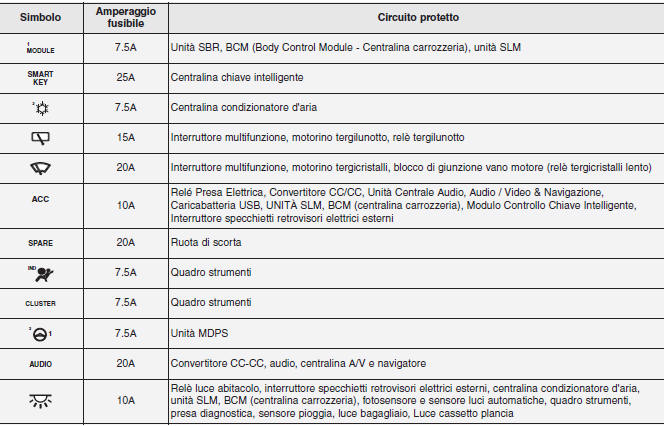

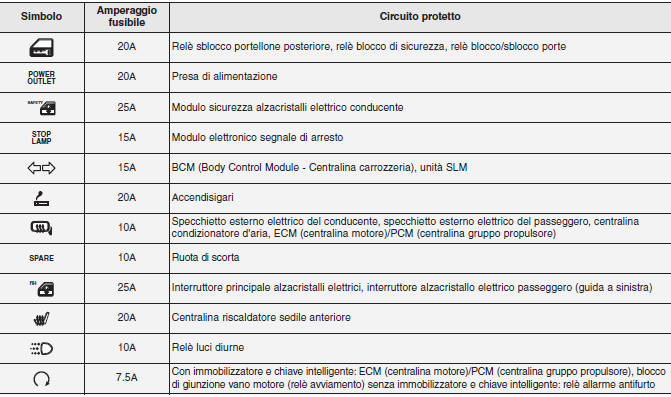

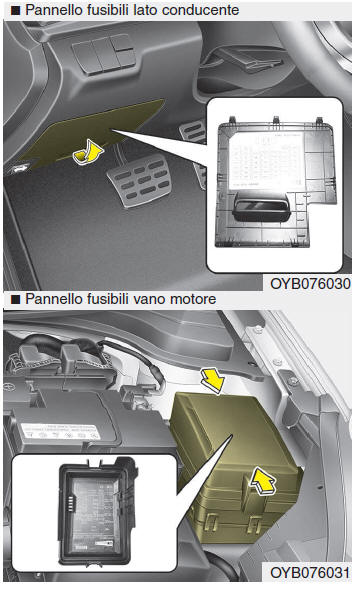

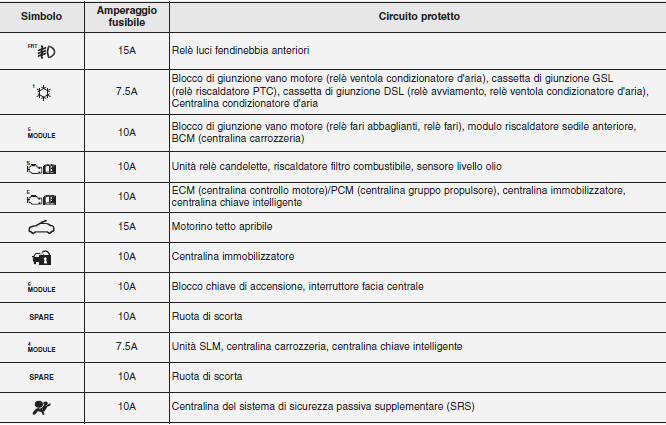

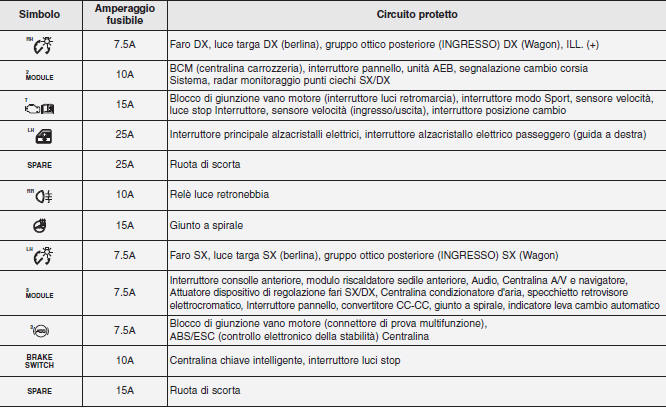

Pannello fusibili lato conducente

Cruscotto (pannello fusibili lato conducente)

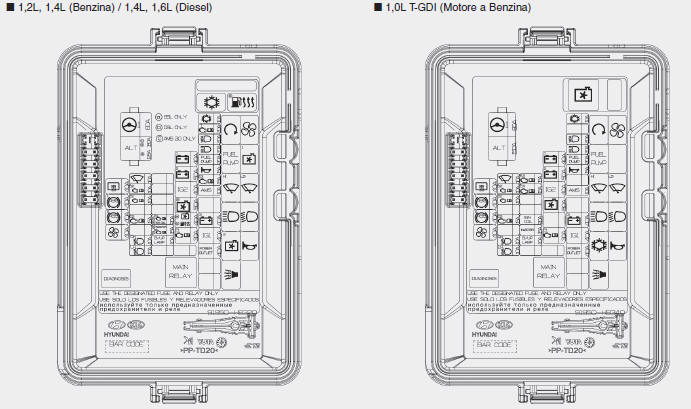

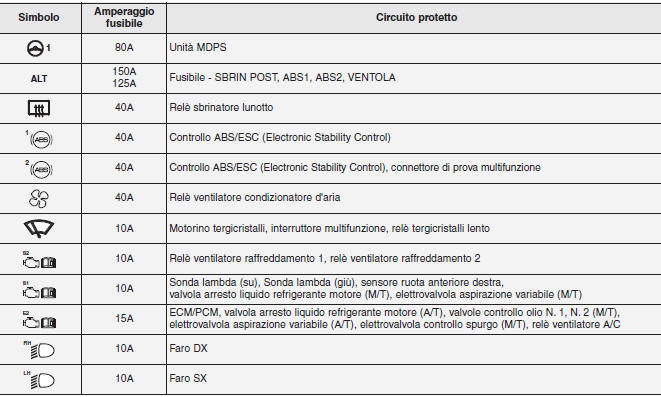

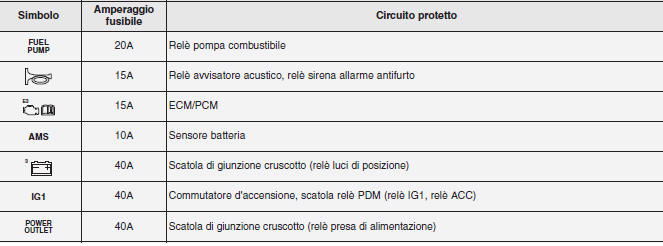

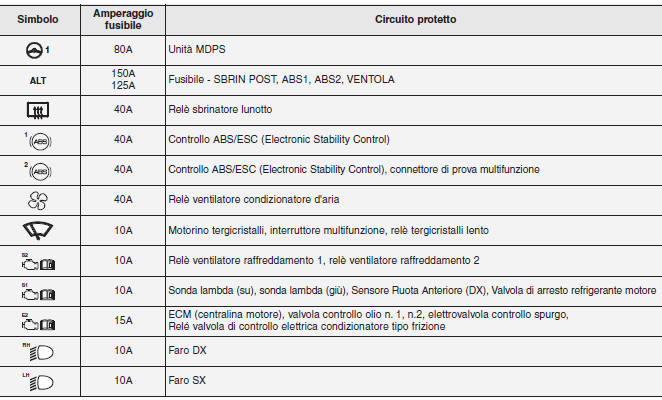

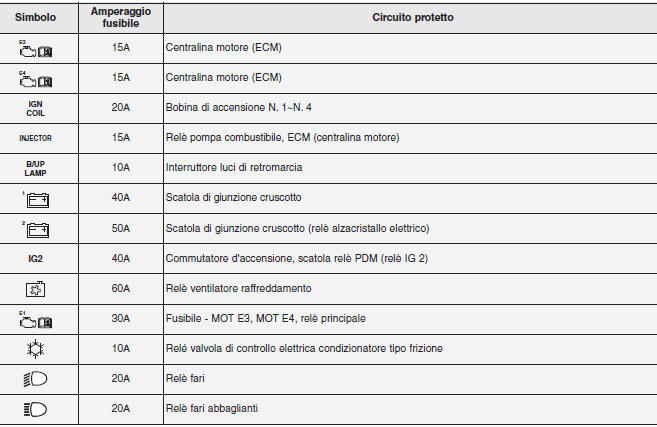

Pannello fusibili vano motore

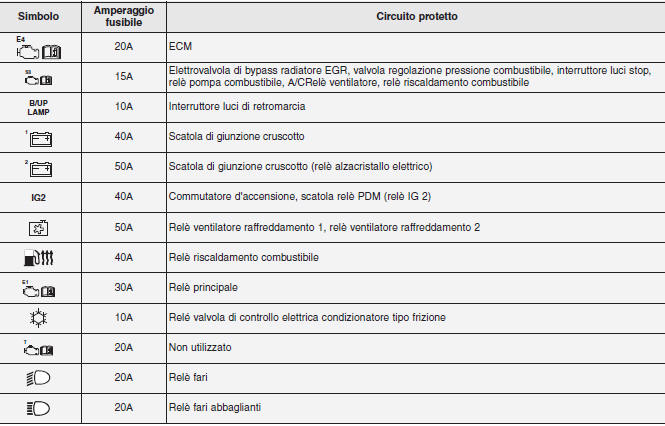

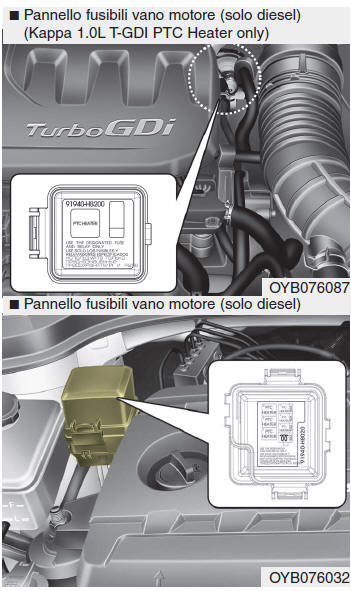

Pannello fusibili vano motore (solo diesel)

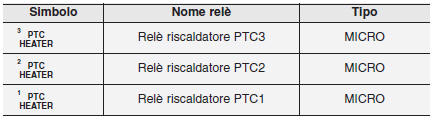

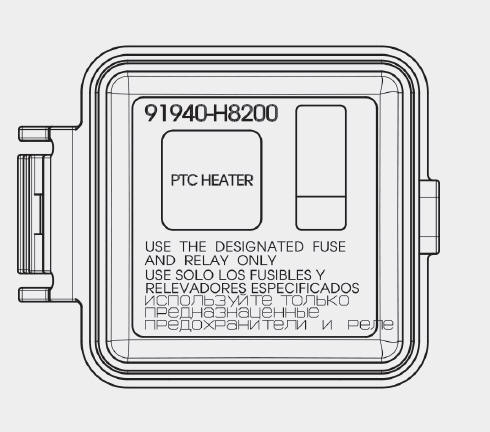

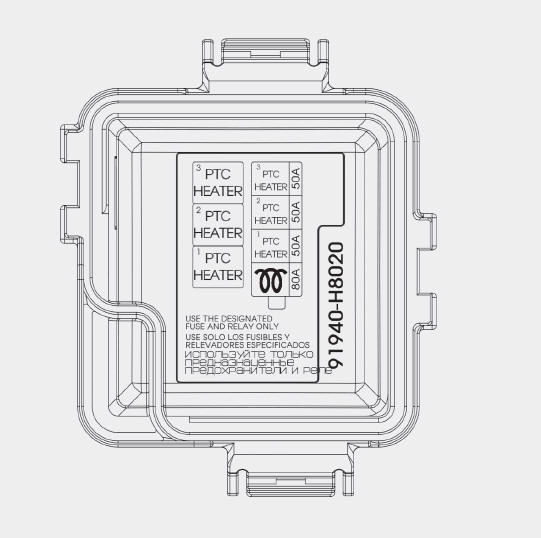

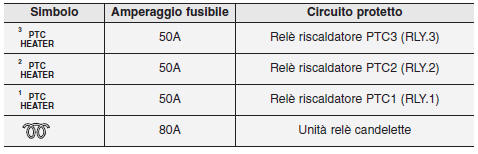

Scatola fusibili vano motore (Kappa 1,0L T-GDI Solo riscaldatore PTC)

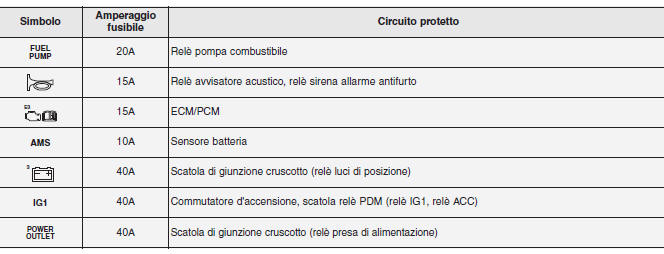

Pannello fusibili vano motore (motore Kappa 1.0L T-GDI (benzina))

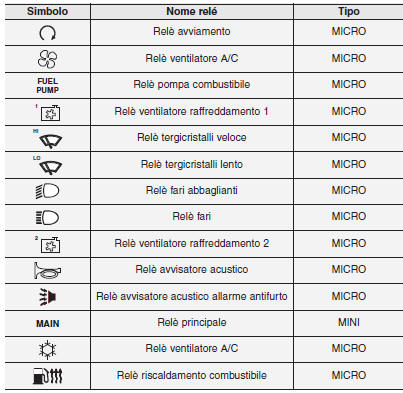

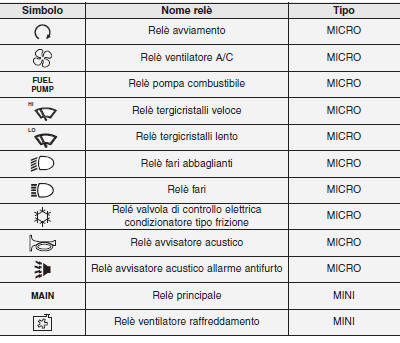

Relè (motore Kappa 1.0L T-GDI (benzina))

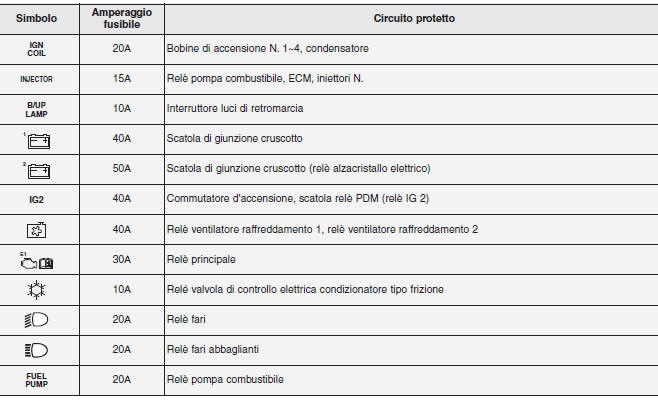

Pannello fusibili vano motore (motore Kappa 1.2LMPI (benzina))

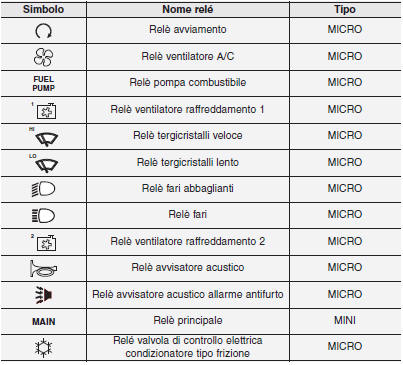

Relè (motore Kappa 1.2LMPI (benzina))

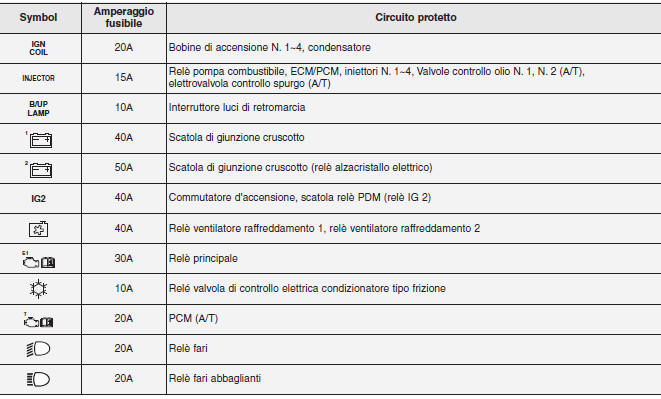

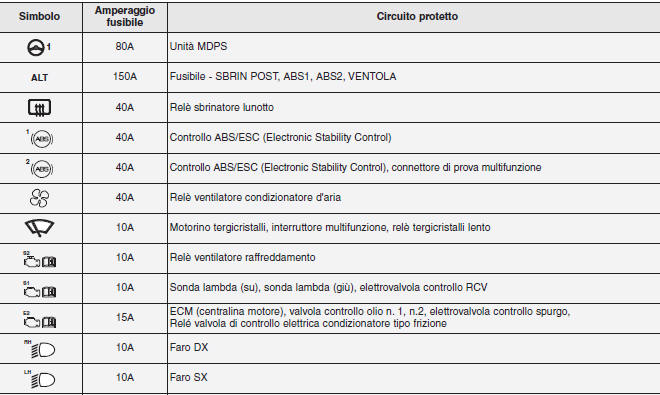

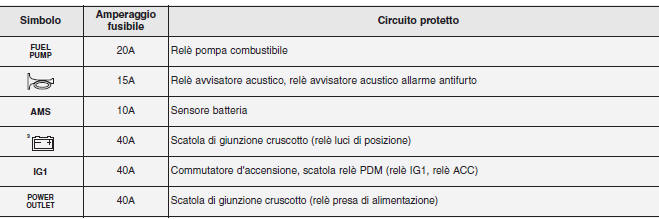

Pannello fusibili vano motore (motore Kappa 1.4LMPI (benzina))

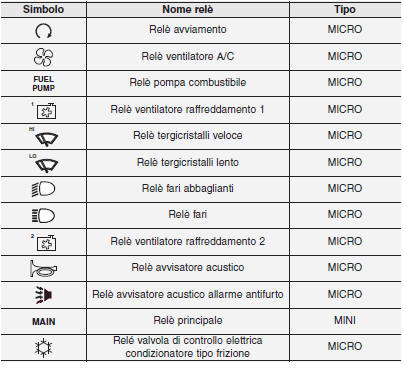

Relè (motore Kappa 1.4LMPI (benzina))

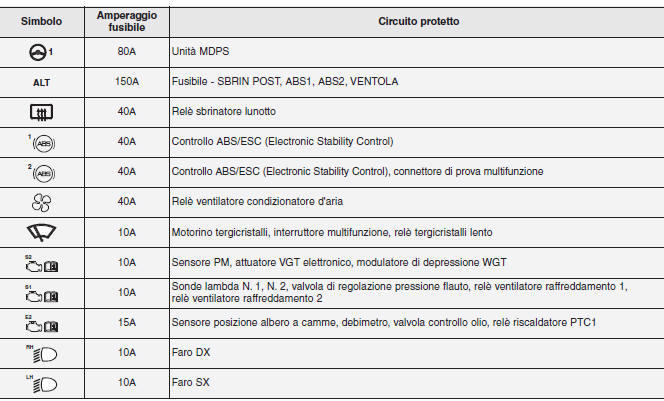

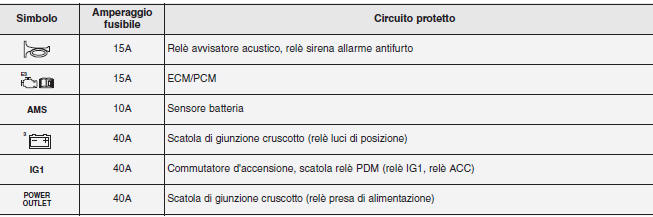

Pannello fusibili vano motore (motore U-II 1.4L/1.6L (diesel))

Relè (motore U-II 1.4L/1.6L (diesel))

Scatola fusibili diesel (motore U-II 1.4L/1.6L (diesel))
