KIA Rio: Fusibili

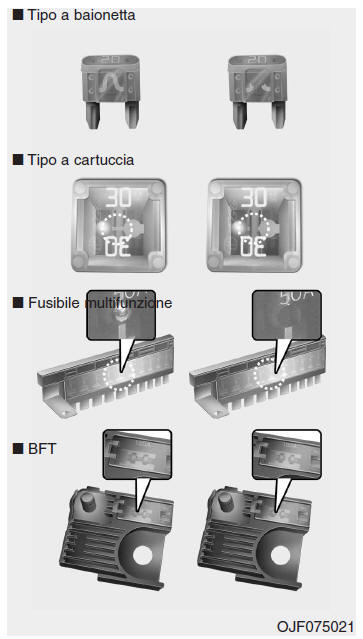

Lato sinistro: normale
Lato destro: bruciato

L'impianto elettrico di un veicolo è protetto dai danni dovuti a sovraccarico elettrico mediante fusibili.

Questo veicolo ha 2 (o 3) scatole fusibili, una posta nel pannello inferiore del cruscotto lato guida, le altre nel vano motore e nel vano bagagli.

Se una qualsiasi luce, accessorio o comando del veicolo non funziona, controllare il fusibile del circuito appropriato. Se un fusibile è bruciato, l'elemento interno al fusibile risulterà fuso.

Se il sistema elettrico non funziona, controllare per prima la scatola fusibili lato guida.

Prima di sostituire un fusibile bruciato, scollegare il cavo batteria negativo.

Sostituire sempre il fusibile bruciato con un altro di pari valore.

Se il fusibile di ricambio brucia, ciò indica la presenza di un problema elettrico.

Evitare di usare il sistema interessato; in una tale situazione si consiglia di consultare un concessionario autorizzato Kia.

Vengono usati tre tipi di fusibili: tipo a lama per gli amperaggi più bassi, tipo a cartuccia e fusibile multifunzione per gli amperaggi più alti.

ATTENZIONE - Sostituzione fusibili

• Non sostituire un fusibile se non con un altro dello stesso valore.
• Un fusibile di capacità superiore potrebbe essere fonte di danni e di possibile incendio.
• Non installare un filo di ponte o un foglio di alluminio al posto del fusibile corretto anche se si tratta di una riparazione temporanea.

  Ciò può causare danni al cablaggio e possibilità di incendio.

• Non modificare arbitrariamente o aggiungere cablaggi elettrici al veicolo.

AVVERTENZA Non usare cacciaviti o qualsiasi altro oggetto metallico per togliere i fusibili dato che si può causare un corto circuito e danneggiare il sistema.

NOTA

• Per la sostituzione del fusibile, impostare l'accensione su "OFF" (SP) e spegnere tutti gli interruttori di tutti i dispositivi elettrici, quindi rimuovere il connettore della batteria (-).
• L'etichetta del pannello fusibili/relè potrebbe differire dalle reali dotazioni.

AVVERTENZA

• Quando si sostituisce un fusibile bruciato o un relè con uno nuovo, verificare che il fusibile o il relè nuovo si fissi saldamente tra i fermagli. Se il fusibile o il relè non è fissato saldamente, il cablaggio del veicolo e i dispositivi elettrici potrebbero danneggiarsi e incendiarsi.
• Non rimuovere fusibili, relè e terminali fissati con bulloni o dadi.

  Fusibili, relè e terminali fissati in modo lasco, potrebbero far innescare un incendio. Se i fusibili, i relè e i terminali fissati tramite bulloni o dadi sono bruciati, si consiglia di consultare un concessionario autorizzato Kia.

• Non collegare altri oggetti che non siano fusibili o relè ai terminali dei fusibili/relè, ad esempio attuatori o cablaggi.

  Potrebbero verificarsi dei guasti nel contatto e il malfunzionamento dell'intero sistema.

• Non inserire cacciaviti o cablaggi aftermarket nel terminale progettato solamente per fusibili e relè. Il sistema elettrico e il cablaggio dell'interno del veicolo potrebbe danneggiarsi o bruciarsi a causa di un contatto difettoso.
• Se si collega direttamente il filo al faro posteriore o si sostituisce una lampadina con una di potenza superiore a quella prevista per installare rimorchi ecc. la scatola di connessione interna potrebbe bruciarsi.

AVVERTENZA Controllare visivamente il tappo della batteria per verificarne la chiusura.

Se il tappo della batteria non è ben chiuso, l'umidità potrebbe penetrare nel sistema e danneggiare i componenti elettrici.

NOTA - Sono vietati i cablaggi volanti per il retrofit di dispositivi commerciali L'uso di cablaggi volanti nel veicolo potrebbe essere pericoloso, e potrebbe creare guasti o danneggiare le prestazioni del veicolo stesso.

L'uso di cablaggi volanti e improvvisati, soprattutto per il montaggio di sistemi commerciali AVN (Audio/Video/ Navigazione) o antifurto, telecomandi motore, radiotelefoni o impianti radio potrebbe causare danni al veicolo o incendi.

NOTA - Divieto di modifiche Non tentare di modificare il veicolo in alcun modo. Sarebbe illegale e potrebbe avere conseguenze sulle prestazioni, la durata e la sicurezza del veicolo. Inoltre, in caso di modifiche non consentite, la garanzia non sarà valida.

È essenziale essere consapevoli dei problemi di sicurezza causati da modifiche apportate al veicolo con dispositivi elettrici non autorizzati (lampade, scatola nera, apparecchiature elettriche, dispositivi diagnostici, dispositivi di comunicazione ecc.). Tali modifiche potrebbero causare malfunzionamenti del veicolo, danni ai cablaggi, scaricamento della batteria, danni ai connettori o incendi.

NOTA - Precauzioni per l'oscuramento dei vetri L'oscuramento dei vetri (soprattutto le pellicole metalliche) potrebbe causare problemi alle comunicazioni o ostacolare la ricezione dei segnali radio e malfunzionamenti del sistema di illuminazione automatico in caso di eccessivo cambiamento dell'illuminazione all'interno del veicolo. Questo tipo di soluzioni potrebbe anche creare interferenze con i dispositivi elettrici ed elettronici, e possibili guasti.

• Sostituzione fusibili della scatola interna interno
• Sostituzione fusibili della scatola nel vano motore
• Descrizione scatola fusibili/relè
