Renault Clio: Rete di separazione

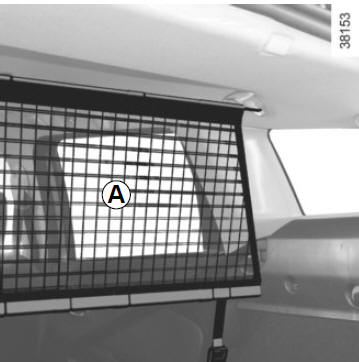

Rete di separazione A Se presente sul veicolo, serve a separare gli animali o i bagagli trasportati dai passeggeri.
Può essere posizionata:
- dietro i sedili anteriori;
- dietro il sedile unico posteriore.
| La rete di separazione dei bagagli è predisposta per
trattenere una massa massima di 10 kg.
Rischio di lesioni. |
Montaggio della rete di separazione dietro i sedili anteriori Nell’abitacolo, da entrambi i lati:

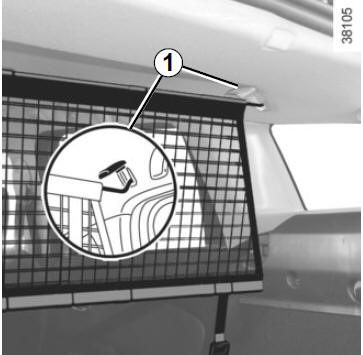

- sollevate la protezione 1 per accedere all’anello di fissaggio superiore della rete;
- fissate il gancio della cinghia della rete all’anello;
| Non posizionate la rete di separazione dei bagagli in questa posizione quando un passeggero occupa il sedile posteriore. |

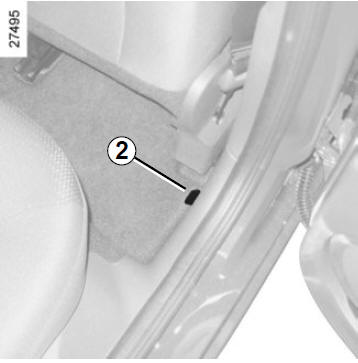

- per accedere all’anello di fissaggio inferiore della rete 2 quando la si utilizza per la prima volta, rivolgetevi alla Rete del marchio;
- dopo aver raggiunto il fissaggio inferiore, fissate il gancio della cinghia della rete all’anello 2;
- regolate la cinghia della rete in modo che sia ben tesa.
Montaggio della rete di separazione dietro il sedile unico posteriore Nell’abitacolo, da entrambi i lati:

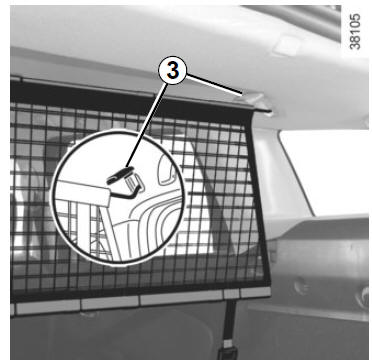

- sollevate la protezione 3 per accedere all’anello di fissaggio superiore della rete;
- fissate il gancio della cinghia della rete all’anello;

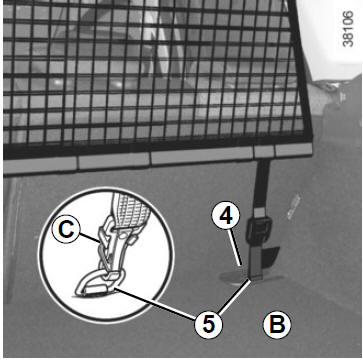

- nel bagagliaio, fissate tassativamente il gancio della cinghia di fissaggio inferiore della rete al gancio di fissaggio 5 contrassegnato dalla stampigliatura 7 (se il veicolo è dotato di pianale amovibile B, aprite lo sportellino 4 per accedere al gancio di fissaggio 5);
- regolate la cinghia C della rete in modo che sia ben tesa.

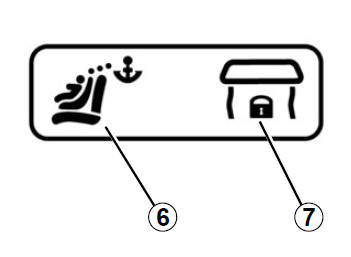

Stampigliatura Una stampigliatura sul pianale del bagagliaio indica gli alloggiamenti degli anelli del sedile ISOFIX 6 e della rete di separazione 7.
Una stampigliatura sul pianale amovibile indica gli alloggiamenti degli sportellini di passaggio della cintura del sedile ISOFIX 6 e della rete di separazione 7.
| La rete di separazione dei bagagli non deve essere
utilizzata per trattenere o fissare gli oggetti.
Rischio di lesioni. |
