Renault Clio: Ripiano posteriore
Distacco
- Abbassate gli appoggiatesta posteriori;

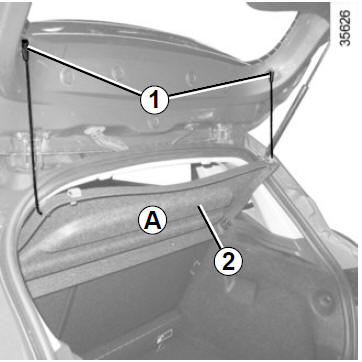

- staccate i due cordoni 1 dallo sportello del bagagliaio;

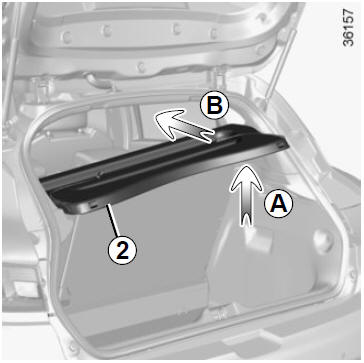

- sollevate il ripiano 2 a un’altezza intermedia in modo da poterlo sganciare (movimento A);
- spingete il ripiano verso l’interno (movimento B) e ruotatelo;
- tirate il ripiano verso di voi.
Per rimontarlo, procedete analogamente, effettuando in senso inverso le operazioni precedenti.

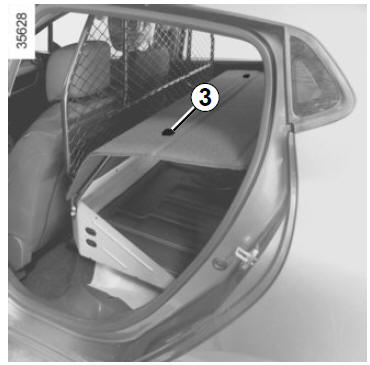

Versioni società Disimpegnate i fissaggi 3 da ciascun lato del ripiano, quindi estraete il ripiano dalla porta posteriore.
Per riporlo, procedete nel senso inverso.
| Non collocate oggetti pesanti o duri sul ripiano. In caso di una frenata brusca o d’incidente potrebbe mettere a rischio l’incolumità degli occupanti del veicolo. |
