KIA Rio: Componenti e funzioni del sistema SRS

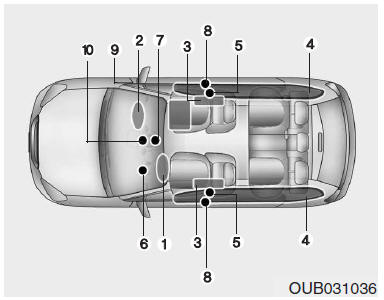

Il sistema SRS comprende i seguenti componenti:

1. Modulo air bag frontale del conducente*
2. Modulo air bag frontale del passeggero*
3. Moduli air bag impatto laterali*
4. Moduli air bag a tendina*
5. Gruppi arrotolatori con pretensionatori*
6. Spia air bag
7. Centralina SRS (SRSCM)/ Sensore di cappottamento*
8. Sensori d'urto impatto laterali*
9. Indicatore ON/OFF air bag frontale passeggero*
10. Indicatore air bag frontale passeggero non operativo*

* se in dotazione

Quando il commutatore d'avviamento è in posizione ON, la centralina effettua un costante monitoraggio dei parametri per stabilire se un eventuale impatto frontale o semi-frontale è di gravità tale da richiedere l'intervento degli air bag o dei pretensionatori delle cinture di sicurezza.

Quando il commutatore d'accensione viene messo in posizione ON (Acc) la spia SRS air bag "" sul quadro strumenti si accende per circa 6 secondi, trascorsi i quali la spia SRS air bag "" dovrebbe spegnersi.

ATTENZIONE Se si verifica una delle condizioni elencate di seguito, significa che il sistema SRS è malfunzionante. Si consiglia di far ispezionare il sistema da un concessionario autorizzato Kia.

• L'indicatore non si accende brevemente quando s'inserisce l'accensione
• Una volta accesa, la spia resta in tale condizione per circa 6 secondi
• La spia si accende durante la marcia.
• L'indicatore lampeggia quando il commutatore di accensione è in posizione ON.

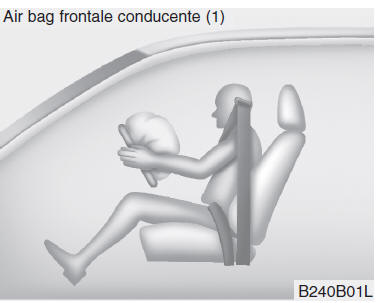

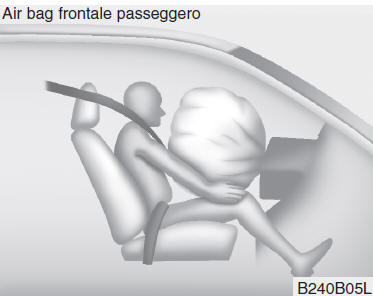

I moduli air bag sono situati al centro del volante e sopra al cassetto della plancia, di fronte al passeggero. Quando la centralina rileva un impatto frontale di una certa forza, comanda automaticamente l'intervento degli air bag frontali.

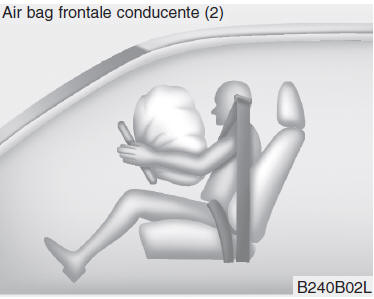

Al momento del gonfiaggio, le giunture a strappo praticate direttamente nel rivestimenti del moduli si staccano per effetto della pressione prodotta dall'espansione degli air bag. L'ulteriore allargamento dell'apertura nei rivestimenti consente il completo gonfiaggio degli air bag.

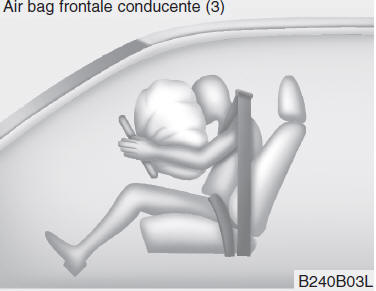

Il completo intervento dell'air bag, unitamente all'azione della cintura di sicurezza attutiscono l'impatto del conducente o del passeggero contro l'interno del veicolo, riducendo così il rischio di lesioni alla testa o al torace.

Dopo essersi gonfiato completamente, l'air bag inizia immediatamente a sgonfiarsi, consentendo così al conducente di mantenere la visuale e di poter comandare lo sterzo o azionare altri comandi.

ATTENZIONE

• Se il veicolo è equipaggiato con air bag del passeggero, non installare o piazzare accessori (portabevande, adesivi, ecc.) sul pannello del cruscotto di fronte al passeggero, sopra al cassetto della plancia. Se l'air bag del passeggero si gonfia, alcuni oggetti potrebbero trasformarsi in pericolosi proiettili e causare gravi lesioni.
• Quando si sistema una boccetta di deodorante liquido nell'abitacolo, non posizionarla vicino al quadro strumenti né sulla superficie del cruscotto.

  Se l'air bag del passeggero si gonfia, potrebbe trasformarsi in un pericoloso proiettile e causare gravi lesioni.

ATTENZIONE

• Se un air bag si gonfia, è possibile che si avverta un sibilo seguito dallo sprigionamento di polvere sottile all'interno dell'abitacolo.

  Queste sono situazioni normali e assolutamente non pericolose in quanto la suddetta polvere fine altro non è che la sostanza con cui vengono rivestiti gli air bag.

  La polvere che si sprigiona durante il gonfiaggio dell'air bag può causare irritazioni alla pelle o agli occhi o provocare attacchi d'asma in alcuni soggetti. Lavare sempre per bene ogni parte del corpo esposta con acqua fredda e sapone neutro dopo che si è rimasti coinvolti in un incidente che ha provocato l'intervento degli airbag.

• Il sistema SRS è operativo soltanto quando il commutatore di accensione è in posizione ON.

  Se la spia SRS "" non si accende quando il commutatore d'accensione viene messo in posizione ON, se non si spegne dopo essere rimasta accesa per circa 6 secondi, oppure se si accende durante la marcia, vuol dire che il sistema SRS è malfunzionante. Se ciò accade, noi consigliamo di far ispezionare il sistema da un concessionario autorizzato Kia.

• Prima di sostituire un fusibile o di scollegare un terminale della batteria, mettere il commutatore di accensione in posizione LOCK e togliere la chiave. Non rimuovere o sostituire mai alcun fusibile del sistema airbag quando il commutatore di accensione è in posizione ON. Se non si segue questa avvertenza, la spia SRS "" si accenderà.
