KIA Rio: Utilizzo del kit di riparazione
pneumatico1. Staccare l'etichetta del limite di velocità (1) dalla bomboletta del mastice (2) e sistemarla in un punto ove risulti ben visibile all'interno del veicolo, per esempio sul volante, per ricordare al conducente di tenere una velocità moderata.
2. Introduzione del mastice Seguire scrupolosamente la sequenza specificata, altrimenti il mastice potrebbe fuoriuscire ad alta pressione.
3. Agitare la bomboletta del mastice.

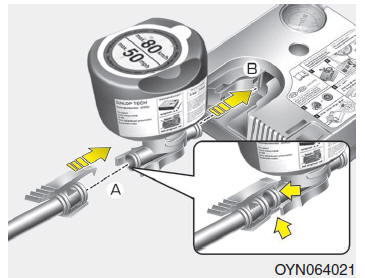

4. Collegare il tubo flessibile di riempimento (3) al connettore bomboletta mastice (A).
5. Assicurarsi che il pulsante (9) sul compressore non sia premuto.

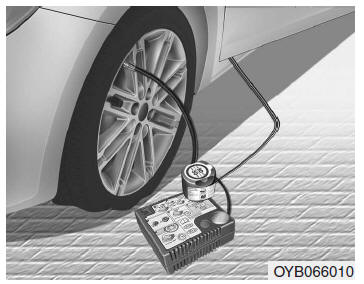

6. Svitare il cappuccio valvola dalla valvola della ruota difettosa ed avvitare il tubo flessibile di riempimento (3) della bomboletta del mastice sulla valvola.
7. Inserire la bomboletta del mastice nell'alloggiamento del compressore in modo che la bomboletta sia dritta (B).

8. Assicurarsi che il compressore sia spento, cioe in posizione 0.

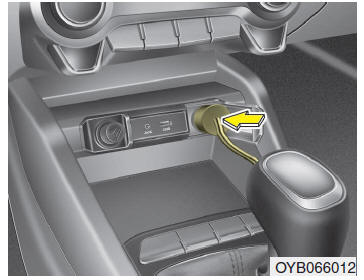

9. Collegare compressore e presa di alimentazione del veicolo usando il cavo ed i connettori.
NOTA Usare solo la presa di alimentazione lato passeggero anteriore.
10. Con il pulsante ENGINE START/STOP (avviamento/arresto motore) in posizione on: accendere il compressore e lasciarlo in funzione per ca. 5~7 minuti per riempire il sigillante alla pressione corretta. La pressione di gonfiaggio del pneumatico a questo punto non è importante.
11. Spegnere il compressore.
12. Staccare il tubo flessibile da connettore bomboletta mastice e valvola pneumatico.
Riporre il kit di riparazione pneumatico nella sua sede nel veicolo.
ATTENZIONE Se il motore viene lasciato acceso in un'area poco ventilata o al chiuso (per esempio all'interno di un garage), si corre il rischio di asfissia o soffocamento da monossido di carbonio.
