Renault Clio: Luci posteriori e laterali (sostituzione delle lampadine) - Consigli pratici - Renault Clio - Manuale del proprietarioRenault Clio: Luci posteriori e laterali (sostituzione delle lampadine)

Luci posteriori e laterali (sostituzione delle lampadine)

Versione a cinque porte

Luci di stop/luci di posizione 2 Rivolgetevi al Rappresentante del marchio.

Luci posteriori e laterali (sostituzione delle lampadine)

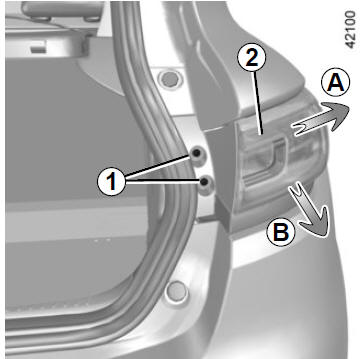

Indicatori di direzione Aprite lo sportello del bagagliaio; allentate le viti 1.

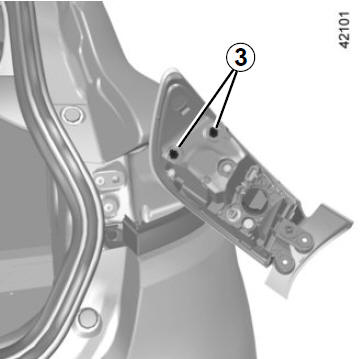

Per sbloccare il gruppo luci, iniziare spostandolo sufficientemente verso l’esterno (movimento A) in modo da rilasciare i fermi 3, quindi spingerlo indietro (movimento B).

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Luci posteriori e laterali (sostituzione delle lampadine)

Sostituite la lampadina.

Verificate il corretto bloccaggio della luce.

Avvitate le viti 1.

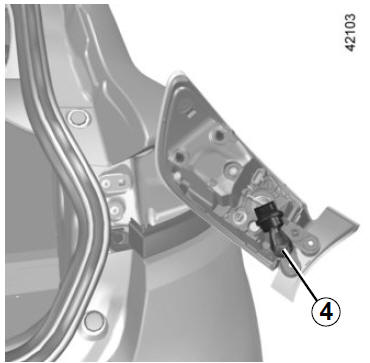

4. Indicatori di direzione Tipo di lampadina: PY21W.

A seconda della normativa locale o per precauzione, procuratevi presso la Rete del marchio una scatola di emergenza contenente una serie di lampadine e di fusibili.

Luci posteriori e laterali (sostituzione delle lampadine)

Versione station wagon

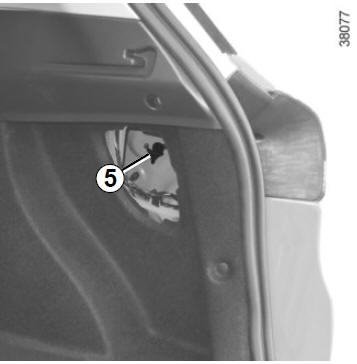

Luci di posizione/stop e indicatore di direzione Sganciate la protezione per accedere al dado 5.

Svitate il dado 5.

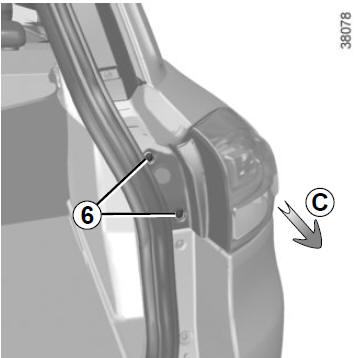

Allentate le viti 6.

Tirate indietro il gruppo luci (movimento C).

Luci posteriori e laterali (sostituzione delle lampadine)

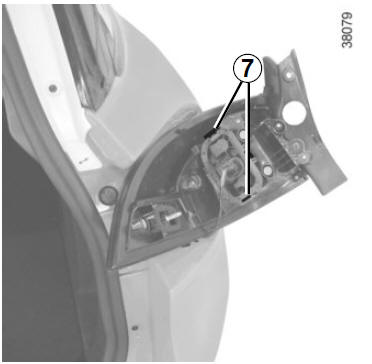

Smontate il portalampada sbloccando con cautela i fermi 7, quindi tirate leggermente il portalampada.

Sostituite la lampadina.

Rimontate il portalampada e spingete il gruppo a fondo fino al bloccaggio.

Verificate il corretto bloccaggio della luce.

Stringete le viti 6 e il dado 5.

Agganciate la protezione.

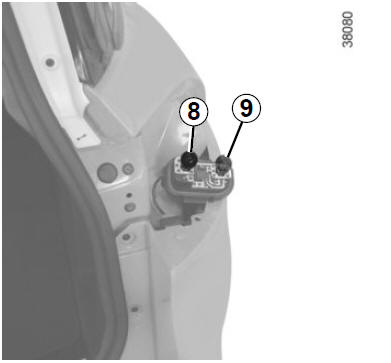

8 Luce di posizione e di stop Tipo di lampadina: P21/5W.

9 Indicatori di direzione Tipo di lampadina: PY21W.

Luci posteriori e laterali (sostituzione delle lampadine)

Luci posteriori e laterali (sostituzione delle lampadine)

Luci posteriori e laterali (sostituzione delle lampadine)

Versione a cinque porte e station wagon

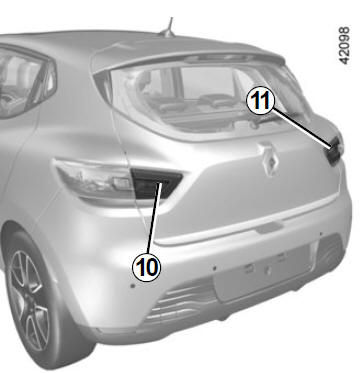

Luci antinebbia 10 e luci di retromarcia 11 Aprite lo sportello del bagagliaio.

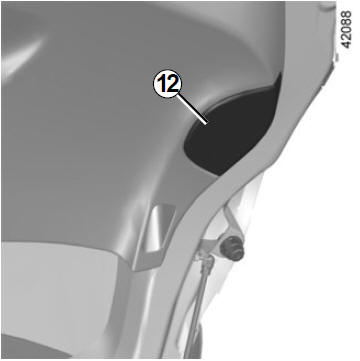

Sganciate la protezione 12, quindi toglietela.

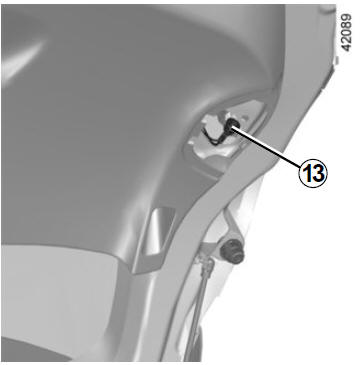

Ruotate il portalampada 13 in senso antiorario e sostituite la lampadina.

Nota: a seconda del veicolo, le luci antinebbia e di retromarcia sono invertite.

Luci posteriori e laterali (sostituzione delle lampadine)

Per il rimontaggio effettuate in senso inverso le operazioni precedenti.

Dopo aver sostituito la lampadina, ri- montate correttamente la protezione 12.

Luce di retromarcia Tipo di lampadina: H21W.

Luce antinebbia posteriore Tipo di lampadina: H21W.

Luci posteriori e laterali (sostituzione delle lampadine)

Luci posteriori e laterali (sostituzione delle lampadine)

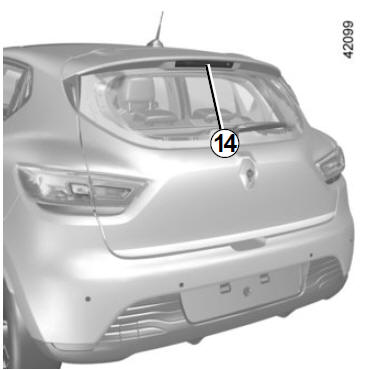

Terza luce di stop 14 Consultate la Rete del marchio.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Luci posteriori e laterali (sostituzione delle lampadine)

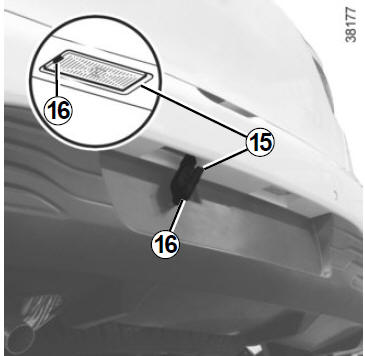

Luci targa 15

Tipo di lampadina: W5W.

Luci posteriori e laterali (sostituzione delle lampadine)

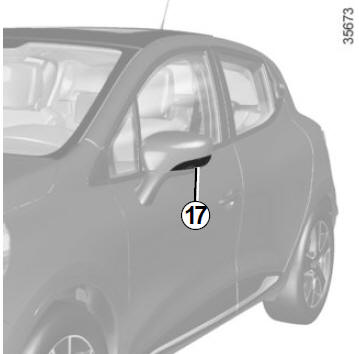

Frecce laterali 17 Consultate la Rete del marchio.
