Telecamera di retromarcia

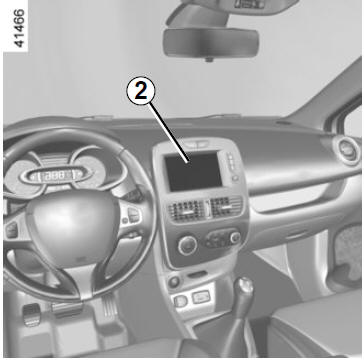

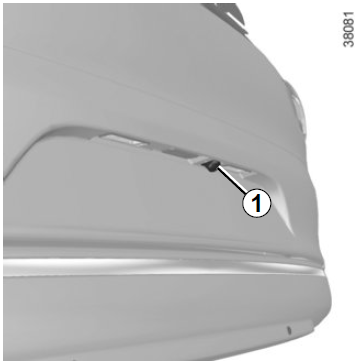

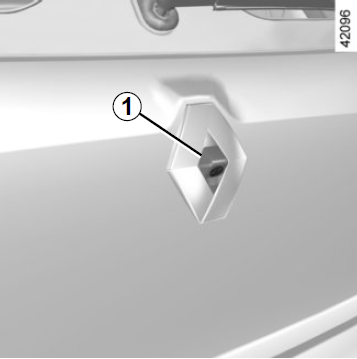

Funzionamento All’innesto della retromarcia, la telecamera 1 (situata sul portellone per le versioni a cinque posti o in prossimità delle luci della targa per le versioni station wagon) consente di visualizzare lo spazio dietro il veicolo sul touch screen 2 accompagnato, a seconda del veicolo, da una sagoma mobile e da una sagoma fissa.

Telecamera di retromarcia

Nota: abbiate cura di verificare che la telecamera di retromarcia non sia coperta (sporcizia, fango, neve…).

Telecamera di retromarcia

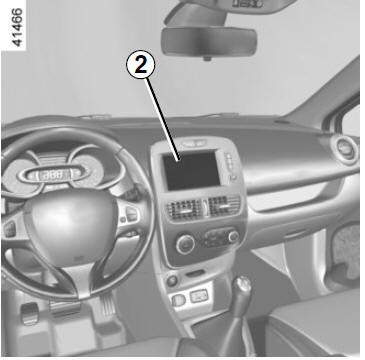

Nota: a seconda del tipo di veicolo, potete regolare alcuni parametri dal touch screen 2. Consultate le istruzioni dell’equipaggiamento.

Questa funzione è un aiuto supplementare. Quindi non vi esime in nessun caso dalla normale vigilanza e dalla responsabilità in caso d’incidente.

Il conducente deve essere sempre pronto ad affrontare situazioni improvvise che possono verificarsi nella circolazione stradale. Prima di iniziare la manovra, verificate in particolare la presenza di ostacoli mobili (come un bambino, un animale, una bicicletta, una pietra o un palo) o di oggetti nell’angolo morto troppo piccoli per essere rilevati.

Telecamera di retromarcia

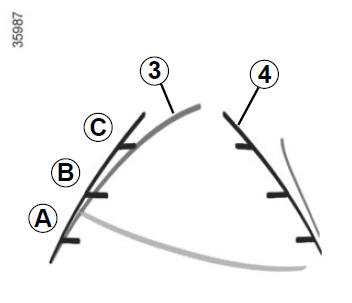

Sagoma mobile 3 (a seconda del veicolo) È rappresentata in blu sullo schermo 2.

Indica la traiettoria del veicolo in funzione della posizione del volante.

Sagoma fissa 4 La sagoma fissa è composta da riferimenti colorati A, B e C che indicano la distanza dietro il veicolo:

Telecamera di retromarcia

Questa sagoma resta fissa e indica la traiettoria del veicolo se le ruote sono allineate.

Questo sistema è utilizzato inizialmente servendosi di una o più sagome (mobile per la traiettoria, fissa per la distanza).

Quando la zona rossa viene raggiunta, aiutatevi con la rappresentazione del paraurti per fermarvi in modo preciso.

Lo schermo rappresenta un’immagine invertita.

Le sagome sono una rappresentazione proiettata su terreno piano; questa informazione deve essere ignorata quando si sovrappone a un oggetto verticale o appoggiato a terra.

Gli oggetti che compaiono sul bordo dello schermo possono essere deformati.

In caso di luminosità troppo forte (neve, veicolo al sole...), la visione della telecamera può essere disturbata.

Quando il bagagliaio è aperto o non è chiuso correttamente, compare il messaggio «PORTELLONE APERTO» e, a seconda del veicolo, lo schermo della telecamera scompare.
